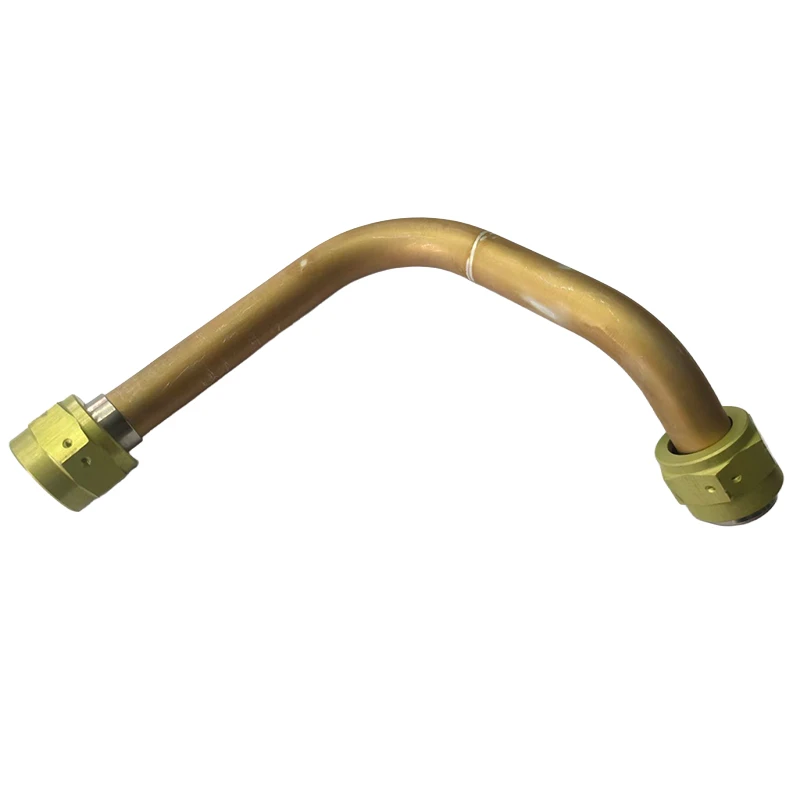

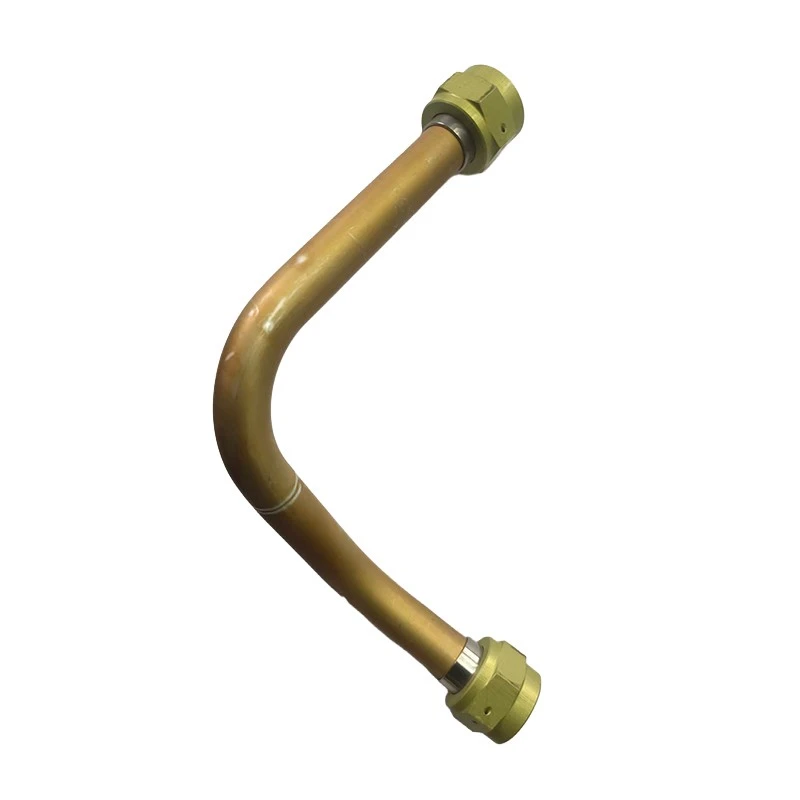

Draaibare pijpfittingen

Onze Swivel Joint Pipe Fittings zorgen ervoor dat één buisuiteinde onder druk kan draaien, waardoor wordt voorkomen dat slangen draaien of in de war raken. Deze fittingen zijn gemaakt van 6061-T6- of 6063-aluminium en zijn nauwkeurig vervaardigd met CNC-buig- en felsprocessen. De minimale buigradius bedraagt ​​2,5× de buisdiameter (DIN 2448). De tolerantie voor de uitlopende binnendiameter is H9 en de ruwheid van het roterende oppervlak is Ra 0,8 μm. De coaxialiteit is kleiner dan of gelijk aan 0,05 mm, het rotatiekoppel is kleiner dan of gelijk aan 5 N·m en de werkdruk is 21 MPa (3.000 psi). De rotatiesnelheid varieert van 5–10 omwentelingen per minuut, met een rotatielevensduur van groter dan of gelijk aan 1.000.000 cycli.

Twee PTFE- of nitrilrubberafdichtingen aan de binnenkant zorgen voor een goede afdichting, afgestemd op uw vloeistoftype. Het gepolijste afdichtingsoppervlak zorgt voor een dynamische afdichtingslekkage van minder dan of gelijk aan 0,5 cc/min, zelfs bij volledige werkdruk. Het draaimoment blijft gedurende de gehele levensduur van de fitting onder de 5 N·m. CNC-buigen zorgt voor vloeiende bochten zonder rimpels en wanddiktereductie<12%. Life testing confirms zero leakage after 1,000,000 cycles, meeting hydraulic rotary joint standards.

Slangen met beperkte rotatie kunnen vermoeiingsscheuren ontwikkelen. Onze draaikoppelingsfittingen elimineren dat risico door vrije rotatie mogelijk te maken. Affakkeltests onder ISO 8493 bevestigen het behoud van de treksterkte in de bocht boven 90%. Het ene uiteinde kan een roterende schroefdraad hebben (UNF/UNEF of G), en het andere uiteinde een vaste schroefdraad of flens. Voor onderhoud is geen demontage nodig. Standaardproducten voldoen aan de SAE J518- of ISO 12151-serie en passen op de meeste hydraulische slangen.

Gebruik deze fittingen voor hydraulische leidingen van het zwenkplatform van bouwmachines, roterende verbindingen van kabelpakketten voor industriële robots, koelmiddelleidingen voor draaitafels van werktuigmachines en olieleidingen voor giersystemen van windturbines.

Onze fabriek heeft 55 werknemers, waaronder 11 management- en technisch personeel, met negen senior- of middelmatige--ingenieurs. We beschikken over geavanceerde apparatuur en volwassen processen en leveren aan industrieën zoals de productie van apparatuur, auto-onderdelen, elektronica, automatisering en drones. Veel van onze klanten hebben ons erkend met de onderscheiding 'beste leverancier'.
